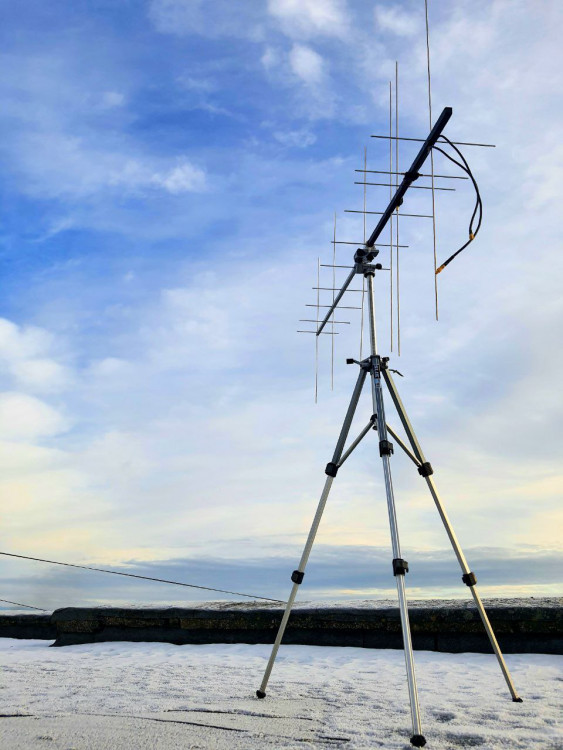

Антенна URAN Yagi "Sputnik-X5" (XY-V8U13)

Антенна Антенна URAN Yagi (X-V8U13) "Sputnik-X-VU5" - двухдиапазонная 144+430 МГц антенна Яги.

!! Две антенны на одном буме в разных плоскостях. Два отдельных разъёма !!

Параметры VHF секции: 144-146 МГц. Ga ~ 12 dBi, F/B ~22 dB.
Параметры UHF секции: 432-437 МГц. Ga ~16 dBi, F/B ~26 dB.
Допустимая мощность антенны: VHF-150 Вт, UHF-110 Вт. Z: 50 Ом.

Симметрирование и Полосовой Фильтр (ПФ) реализованы коаксиальным стаканом и LC фильтром.
Это устраняет антенный эффект фидера, повышает диапазонную избирательность
антенны и защищает трансивер (особенно носимый) от "статики" и грозы.

Антенна выпускается в трёх (электрически идентичных) вариантах:

- 1. Base (Q20 d68) - Базовый вариант. Элементы VHF d=8мм, UHF d=6мм. Бум 20х20мм. разборный (2x1,6m).
- 2. Mobi (Q15/12) - Мобильная. Элементы d=4мм. Бум разборный 15 и 12мм (2 x 1.6м).
- 3. Space PE (Q18/15) - Универс. Элем. Ø4 и 6мм - анодированы. Бум разборный 18 и 15мм (2 x 1.6м).
         Секция Q18 - с чёрным полимерным покрытием, Q15 - анодирован.

Рабочая длина 2,9м. Габариты антенны: 300x105x35см. Транспортные габариты: - 167х6х3см.

Вес 1490-1590гр.

В отличие от антенн "Спутник-1 и -2", антенна состоит из двух независимых антенн на одном буме, с отдельными разъёмами.
Бум антенны заземлён, соответственно - допустима стационарная установка (за окно, на балкон или на крышу). Разъём: SMA(m+f) или на выбор.

Сборка-разборка антенны занимает не более 10 мин. Элементы устанавливаются в Половинки бума, а затем бум соединяется и фиксируются винтом.
Из крепежа - всего два винта М4.

ВСЕ Элементы крепятся сквозь бум, через изоляторы, тугой посадкой, плотности которой хватает более чем на 200 сборок. При сборке - крайне рекомендуется использовать воду в качестве смазки. Активные элементы антенны (вибраторы) - крепятся на резьбе.
Антенны взаимонезависимы, что позволяет НЕ устанавливать элементы другого диапазона, если он не нужен. При сборке, если нужны оба диапазона, - сначала устанавливаются UHF элементы.

Антенна выдерживает скорость ветра 25 м/с. Срок службы: не менее 10 лет.

Точное значение частоты резонанса VHF или UHF диапазона можно подстроить длиной первого директора (+- 1 мм !)

Ближайшие аналоги:

MFJ-1760 - http://mirradio.ru/product_info.php?products_id=1385

Diamond A1430S7 - http://mirradio.ru/product_info.pp?cPath=34_92&products_id=999

Cushcraft A270-6S - http://www.cushcraftamateur.com/Product.php?productid=A270-6S

Comet CYA2375 - http://www.radioland.eu/index.php?route=product/product&path=80&product_id=402

Практически по всем параметрам URAN Yagi (X5-V8U13) "Sputnik-X5" лучше импортных аналогов.
