Антенны V3U4 и V5U7.

Особенностью антенн серий СПУТНИК (-1,-2) от R8CCY/ex_ub8caj является использование элементов диапазона VHF для работы на UHF. Короткие (как-бы UHF) элементы служат здесь не для излучения, а для подавления излучения средней части VHF элементов. Таким образом на UHF диапазоне антенны работают двух-этажным стеком 2 х 3эл. для V3U4 и 2 х 5эл. для V5U7. Благодаря этому достигается высокий коэффициент усиления в UHF диапазоне, недостижимый для одиночной антенны Удо-Яги такой длины.

СБОРКА антенны Спутник-1/-2 (V3U4 / V5U7)

  1. Снять заднюю пробку и вытряхнуть элементы, затем кабель, если он внутри бума. Не тяните сильно за кабель, его можно повредить.

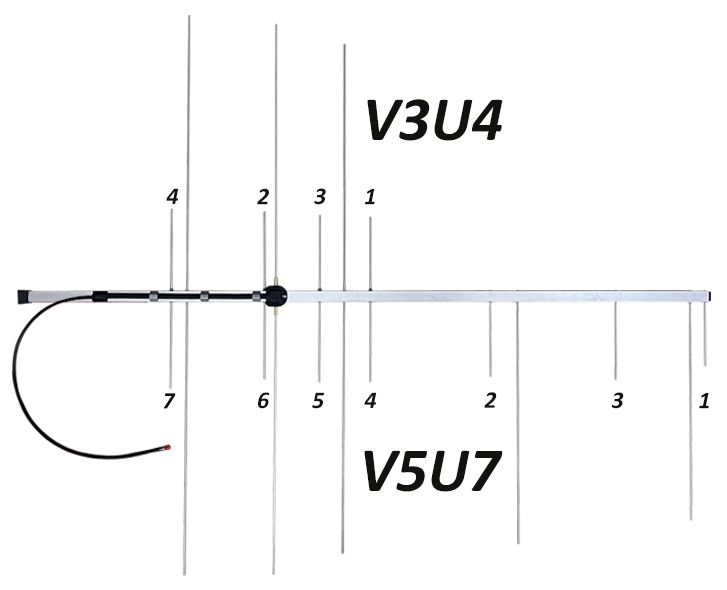

  2. Установить UHF элементы (короткие, неразборные) в соответствии с рисунком, где 1 – самый короткий, а 4 или 7 – самый длинный. При сборке рекомендуется использовать смазку. Точность центровки +-5мм.
  3. Установить VHF элементы в порядке уменьшения длины от задней пробки (самый длинный (рефлектор) сзади).

Маркировку центра элементов - не делаем: краска или проточки - изнашивают втулки. Точность центровки допустима +- 5мм. Рефлектор и первый директор легко центрируются по вибратору. Остальные легко по этим трём на глаз.

При складывании элементов внутрь бума - следует придерживаться такого порядка:
Для V3U4:
сначала кабель (если он был внутри), затем три длинных элемента резьбой вниз, затем три длинных элемента резьбой вверх, затем все короткие элементы.
Для V5U7:
сначала 4 длинных неразборных элемента, затем все короткие элементы, затем две половинки активного элемента резьбой вверх.
