Стек из антенн URAN Yagi V3U4 "Space"

Вертикальный* Двухдиапазонный (dualband 145+435 MHz) стэк из антенн Удо-Яги - V3U4-Q20 "Space".
*горизонтальный стек так-же возможен с небольшим ухудшением параметров.

X2 стек:
VHF - 3 элемента Ø 4мм: Ga ~9,8dBi, F/B ~12 dB.
UHF - 4 элемента Ø 4мм: Ga ~13 dBi, F/B ~24 dB.
Z: 50 Ом. Мощность: < 1200 Вт на 145МГц, < 700 на 435МГц. Вес (без УКА): ~ 1,4кг.
Разъём на сумматоре, для подключения фидера - N(f)
Габариты антенны: 64х220х4 см. Транспортные габариты: 64х10х5 см.

X4 стек:

VHF - 3 элемента Ø 4мм: Ga ~12,8dBi, F/B ~12 dB.
UHF - 4 элемента Ø 4мм: Ga ~16 dBi, F/B ~24 dB.
Z: 50 Ом. Мощность: < 1200 Вт на 145МГц, < 700 на 435МГц. Вес (без УКА): ~ 2,6кг.
Разъём на сумматоре, для подключения фидера - N(f)
Габариты антенны: 64х440х4 см. Транспортные габариты: 64х10х10 см.

Малогабаритная, универсальная ("Space") антенна (может использоваться мобильно и стационарно).  В транспортном положении Все элементы антенны убираются внутрь бума, позволяя использовать антенну в экспедициях. Но основное назначение - работа в стационарных условиях!
Для грозозащиты, мачта/опора должна быть металлическая и заземлённая!

Правила установки :

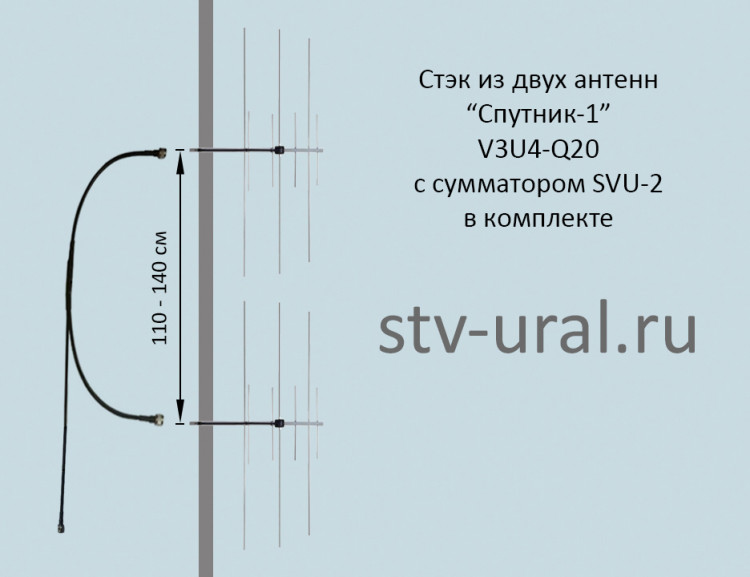

Антенны располагаются друг над другом в одной плоскости.
Стековое расстояние / Stack distance - 110-160см. (Опционально 110-200см.)

Узел крепления к мачте - можно выбрать : УКА-22-20, УКА-2.

Так же можно выбрать доп. фидер-удлинитель и ВЧ разъём к трансиверу.

Антенна выдерживает скорость ветра 30 м/с. Срок службы: не менее 12 лет.

МАНУАЛ ПО СБОРКЕ АНТЕННЫ.

Развёрнутые обзоры антенны:

Пока нет, возможно Вы будете первым.
